刷手机时想让照片里的风景“跳”出来？视频通话时盼着远方的家人仿佛坐在对面？这些曾出现在科幻电影里的全息场景，如今离我们的日常生活越来越近了。
近日，英国圣安德鲁斯大学物理与天文学院的研究团队，在国际顶刊《光：科学与应用》（Light: Science & Applications）上发表了一项重磅成果——他们首次将全息超表面（HMs）与大家熟悉的有机发光二极管（OLEDs）结合，造出了全新光电器件。这一突破直接打破了全息技术“依赖激光、设备笨重”的老难题，意味着未来我们的智能手机、VR眼镜，甚至家用电视，都有可能搭载轻便又低成本的全息显示功能。
要理解这项技术的厉害之处，得先搞懂它解决了全息领域的“老大难”问题。在此之前，不管是科技馆里的全息展柜，还是电影里的科幻场景，全息图的生成几乎都离不开激光器——设备体积大不说，成本还高，根本没法塞进巴掌大的手机里。而这次研究的核心，就是用“OLED+超表面”的组合，替代了传统的激光系统。
先说说OLED，它可不是什么新鲜东西。我们现在用的智能手机屏幕、部分高端电视，靠的就是OLED的彩色像素发光。这种薄膜器件不仅薄如纸片，还能直接在表面发光，本身就具备“小型化”的先天优势。更关键的是，它能和其他技术灵活集成，目前已经被用在光学无线通信、生物传感等领域，是打造迷你光基设备的“好苗子”。
再看全息超表面（HMs），这是个听起来有点“玄”但实际很实在的技术。它是一张薄薄的平面阵列，上面布满了叫“超原子”的微小结构——这些超原子有多小？直径大概只有50-100纳米，相当于一根头发丝直径的千分之一（人类头发直径约50-100微米）。别看它们个头小，本事却不小：能精准操控光的传播方向、相位和强度，就像给光“搭了条定制路线”，既能用来做全息图，还能应用在数据存储、防伪标记、高倍显微镜镜头上。

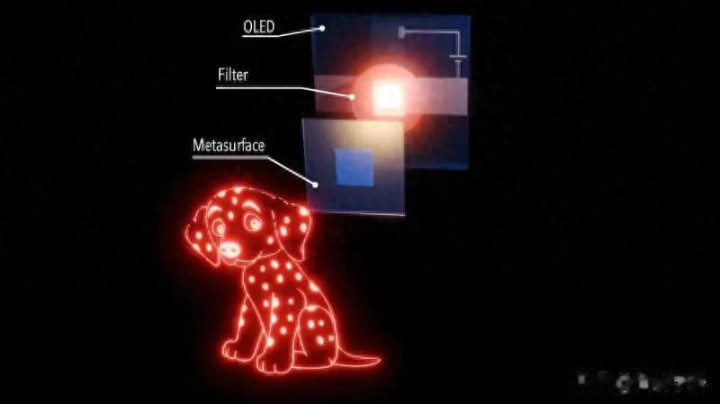

这次研究最关键的突破，就是把这两种技术“拧成了一股绳”。研究人员发现，只要把超原子的形状精心设计好，每个超原子就能变成全息超表面的“像素”。当OLED发出的光穿过超表面时，每一个“超原子像素”都会轻微调整光的特性；这些被调整过的光再通过“光的干涉效应”（就像水波相遇会形成涟漪图案一样，光波相遇也会叠加出特定图案），就能在另一侧投射出预先设计好的3D全息图像。
更让人惊喜的是，传统OLED屏幕要显示一个简单画面，得靠数千个像素协同工作；但这种新方案，只用一个OLED像素，就能投射出完整的全息图像。圣安德鲁斯大学纳米光子学教授安德里亚·迪法尔科直言：“我们通过这项研究，去掉了阻碍超材料走进日常生活的关键技术障碍。未来不管是虚拟现实（VR）还是增强现实（AR）设备，它们的全息显示架构都可能因此还是大变革。”
对于咱们普通消费者来说，这项技术最直接的影响，就是让“手机全息”从空想变成了可触摸的未来。想想看，以后用手机刷旅游照片，不用再盯着平面屏幕，而是能看到立体的雪山悬浮在掌心，连雪粒的纹理都清晰可见；玩手游时，游戏角色不再是屏幕里的“纸片人”，而是能在桌面“站”起来，你转动手机，还能看到角色背后的细节；就连视频通话，也能从现在的“面对面看屏幕”，变成对方的全息影像出现在你面前，就像真的坐在沙发上聊天一样。
不止是手机，这项技术还能给娱乐、医疗等领域带来新可能。电影院或许会推出“全息影厅”，观众不用戴3D眼镜，就能看到电影角色从屏幕里“走”出来；在医疗领域，医生通过全息设备，能更直观地查看患者的CT影像——不再是二维的切片图，而是立体的器官模型，有助于更精准地判断病情；甚至在教育领域，老师可以用全息投影展示恐龙模型、行星运行轨迹，让抽象的知识变得更生动。
不过，要让全息手机真正走进咱们的口袋，还有几道坎要跨。首先是成本问题：目前这种“OLED+超表面”器件还处于实验室阶段，批量生产的工艺还没成熟，一旦量产，成本能不能降下来，直接关系到普通消费者能不能买得起。其次是能耗：手机的续航一直是大家关心的重点，全息显示会不会特别耗电？这需要研究人员进一步优化技术，降低设备的能量消耗。最后是图像质量：实验室里投射的全息图像，还需要在清晰度、色彩还原度、观看角度等方面持续改进，才能满足日常使用需求。
但不管怎么说，圣安德鲁斯大学的这项研究，已经为全息技术的“平民化”按下了加速键。就像十年前我们想不到手机能折叠，五年前想不到屏幕能弯曲一样，或许用不了多久，当我们再打开新手机的包装盒时，看到的就不再是“全面屏”“曲面屏”的宣传，而是“全息显示”的标签。
从黑白屏到彩色屏，从直板机到折叠屏，显示技术的每一次突破，都在重塑我们与世界互动的方式。而这一次，“OLED+超表面”的组合，或许正带着我们走向一个“全息无处不在”的新时代——到那时，我们口袋里的手机，就不再只是通讯工具，更会成为打开立体世界的“小窗口”。
